YPR型系列熱水循環泵結構介紹

2. 結構說明
YPR型熱水循環泵系單級單吸懸臂式離心泵，軸向吸入、垂直向上吐出。其構造由泵 體、泵蓋、葉輪、軸、密封環、軸承懸架體部件、機械密封、冷卻器、冷卻系統、聯軸器及 底座等組成。

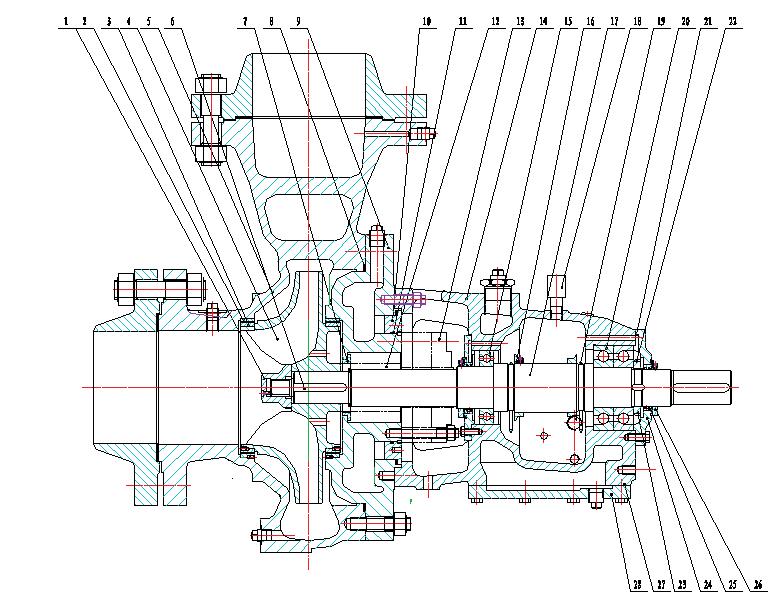

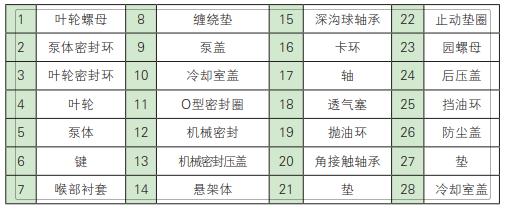

圖1  泵的結構簡圖



2.1 泵體
為徑向剖分、水平中心支承、軸向水平吸入、垂直向上吐出。泵體、泵蓋間的密封采用 金屬石墨纏繞墊密封。泵體內裝有泵體密封環，磨損后可以更換。

2.2 泵蓋
泵蓋內鑄有軸封腔和水冷夾套，機 械密封置于軸封腔內，水冷夾套與冷卻 室蓋組成冷卻室。泵蓋上裝有密封環， 其磨損后可以更換。

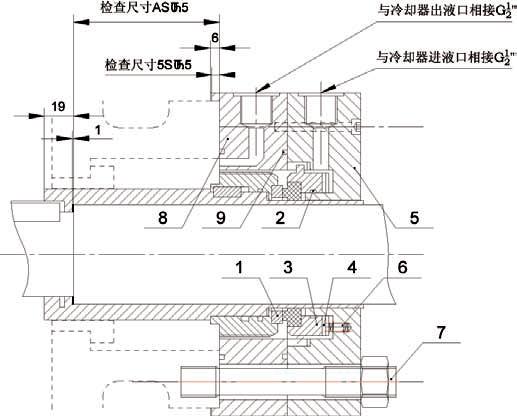

圖2  機械密封結構圖

1. 旋轉環   2. 密封環  3. 靜止環  4. 調整墊  5. 密封壓蓋
6. 彈簧       7. 螺栓     8.  固定導流套       9.  O型密封圈
2.3 葉輪、軸和葉輪密封環
葉輪為單吸閉式結構，用葉輪螺母 固定在軸上，并用防松螺絲防松，由軸 帶動旋轉。軸的材料用耐高溫的35CrMo 合金鋼。葉輪上裝有葉輪密封環，其磨 損后可以更換。
2.4 機械密封
YPR型熱水泵的軸封選用耐高溫、高壓的自帶泵送機構的平衡型靜止式機械密封(見圖 2機械密封結構圖)。其旋轉環外徑上帶有螺旋槽，轉動時可使腔內液體流動，流動的液體 經冷卻器冷卻后沖洗機封端面進行循環
(見圖3機械密封沖洗示意圖)，使機械密封 始終處于較低的溫度下運行，從而保證機 械密封的正常工作，延長壽命。機封的旋 轉環端面上開有熱流體動壓槽，能更好地 冷卻、潤滑密封面。機械密封內設有調整 墊，通過增加或減少調整墊來調整彈簧的 壓縮量。

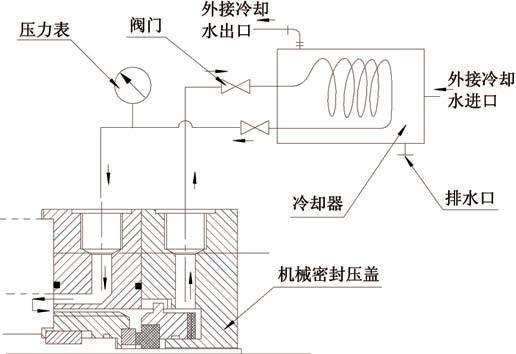

                       圖3  機械密封沖洗示意圖

2.5 軸承懸架體部件
軸承懸架體部件是轉子的支承部分。其內裝有一套徑向球軸承和一對背對背安裝的推力 球軸承，可承受徑向力和軸向力，軸承壓蓋內有銅制擋油環外有防塵蓋。懸架體下方鑄有水 冷夾套，一般當介質溫度大于100℃時需外接冷卻水進行冷卻。
2.6 聯軸器
采用重量輕、運轉平穩的加長膜片聯軸器，它可在不必拆卸電機、進出口管路的情況下 就可拆下泵的葉輪、軸、軸承及機械密封等進行檢修。當原動機選用內燃機時，采用加長彈 性柱銷聯軸器。
2.7 底座
泵和電機共同底座。鋼焊接結構或鑄鐵

2.8 泵的旋轉方向
軸從電機端方向看，除200YPR-30、250YPR-45、300YPR-48為逆時針旋轉外，其余 均為順時針方向旋轉。
3. 冷卻和沖洗管路系統
3.1 冷卻管路系統
當輸送液體溫度高于100℃時，泵的支架、泵蓋處的軸封腔、軸承懸架體及冷卻器需進 行冷卻。泵的支架、泵蓋、軸承懸架體為一路，串聯結構，整泵出廠時已將該管路聯接好， 留有進、出水口，只需與外界上、下水管接通即可。冷卻器單獨一路，冷卻水量建議每一 支路為0.3～0.7 m3/h，冷卻水壓力為0.2～0.3 Mpa。當拆卸管路時，要記清管路的聯接方 法，以便恢復聯接。
3.2 密封沖洗管路系統
該泵沖洗機械密封形式為自沖洗形式，密封腔內液體通過泵送機構到冷卻器回到密封腔 進行自循環。當輸送介質溫度低于150℃時，可由泵出口引出高溫介質通過熱交換器降溫獲 得低溫沖洗液體沖洗機械密封。
4. 潤滑
4.1 軸承潤滑油
推薦采用N34（20號汽輪機油）。
4.2 潤滑油的使用
開泵前應添潤滑油，軸承懸架上有油標視孔，加油時應加到視孔水平線以下1～3 mm，然后再用油杯注油，以使油位自動升至水平線，從而保持油位。
4.3 潤滑油的補充和更換
潤滑油應及時補充更換，對于新使用的軸承**次換油時間為100小時，以后每運行 1000小時更換一次。
